SKF vzduchom poháňané hydraulické čerpadlo (30 MPa)
Vzduchom poháňané hydraulické čerpadlo THAP 030E možno použiť na montáž hydraulických komôr SKF OK Coupling a podobných aplikácií pre tlaky do 30 MPa/4 350 psi. Jednotka pozostáva z hydraulického čerpadla poháňaného vzduchovým motorom. Položka je dodávaná v pevnom kufri vrátane hadíc na nasávanie a spätného toku oleja s rýchlospojkami. Montážne a demontážne kvapaliny SKF sa odporúčajú na použitie s THAP 030E.
- Úspora času v porovnaní s ručne ovládanými čerpadlami
- Prenosný
- Nepretržitý prísun ropy
- Vnútorný obmedzovač tlaku vzduchu pomáha zaistiť bezpečnú prevádzku
- Nízka spotreba vzduchu
- Široký rozsah prevádzkových teplôt
- Pevné úložné boxy
Aplikácie:
- Montážne ložiská
- OK-spojky SKF
- Montáž lodných vrtúľ, kormidlových čapov, železničných kolies a iných podobných aplikácií
Technické vlastnosti
| Odporúčané aplikácie | SKF OK Spojovacia hydraulická komora |
| Tlak vzduchu | 3.0 – 7.0 bar |
| Obmedzovač tlaku vzduchu | áno, pri 7 baroch |
| Objem na zdvih | 10 ml |
| Spotreba vzduchu | 200 l/min |
| Tlakový pomer | 1:50 |
| Nádoba na olej | Nie |
| Tlakomer | Voliteľné |
| Výstupný olejový závit | G 3/4 |
| Viskozita oleja (maximálna) | 1 500 mm²/s |
| Materiál |
hliník
legovaná nástrojová oceľ
|
| Farba | Modrá, kovovo šedá |
| Rozsah prevádzkových teplôt | 0.0 – 45.0 °C |
| Hmotnosť produktu | 11,5 kg |
| Obsah |
Vzduchom poháňané čerpadlo 30 MPa (4 350 psi)
Vsuvka G 3/4 (m) - G 1/4 (f)
Tlaková hadica (3 m /9,8 ft)
Rýchlospojka
Vsuvka na rýchle pripojenie Montážna kvapalina (1 l/0,22 gal)
Inštrukcie na používanie
Kufrík
|
| Celková hmotnosť produktu | 20,2 kg |
| Objem na zdvih | 10 cm³ |
| Maximálny tlak | 300 bar |
| Maximálny tlak | 30 MPa |

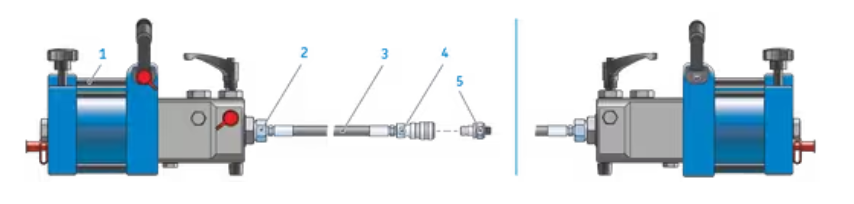

Obsah setu THAP 030E/SK1:
| Č.p. | Označenie | Popis |
| 1 | THAP 030E | Vzduchom poháňané čerpadlo 30 MPa (4 350 psi) |
| 2 | 228027 E | Vsuvka G 3/4 (m) - G 1/4 (f) |
| 3 | 729834 | Tlaková hadica (3 m /9,8 ft) |
| 4 | 729831 A | Rýchlospojka |
| 5 | 729832 A | Vsuvka na rýchle pripojenie |
| Sada dodávaná v drevenom kufríku (veľkosť 690 x 245 x 310 mm / 27,6 x 10,0 x 12,4 palca) | ||
Príslušenstvo pre TAHP 030E:
| Označenie | Popis |
| LHMF 300/5 | Montážna kvapalina (5 litrov) |
| LHDF 900/5 | Demontážna kvapalina (5 litrov) |
Náhradné diely pre THAP 030E:
| značenie | Popis |
| 728245/3A | Kufrík |
| THAP E-2 | Sada hadíc |
| THAP E-3 | Zostava vzduchového ventilu |
| THAP E-4 | Blok prívodu vzduchu |
| THAP E-5 | Zostava vzduchového motora |
| THAP E-6 | Blok prívodu oleja |
| THAP 030 E-7 | Zostava vstrekovača oleja |
| THAP E-8 | Zostava vypúšťacieho ventilu |
| THAP E-9 | Zostava spojovacej vsuvky |
| THAP 030 E-10 | Súprava na opravu |
| THAP E-11 | Zostava meracej zástrčky |
| THAP E-12 | Rukoväť na prenášanie |
| Kategória: | Vzduchové čerpadlá |
|---|---|
| Hmotnosť: | 21.27 kg |
