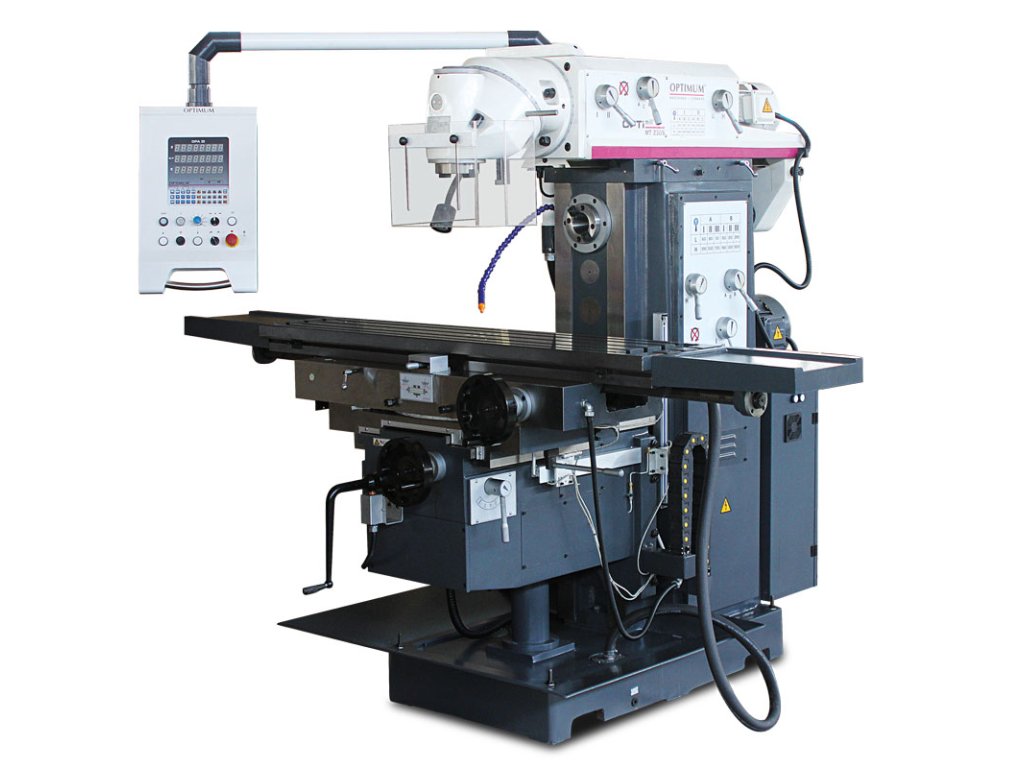

Masívna univerzálna vŕtačko-frézka s digitálnym odmeriavaním polohy.
Technické vlastnosti:
- Univerzálne použitie,
- Robustná konštrukcia stroja,
- Brúsené prevodové kolesá bežiace v olejovom kúpeli zaisťujú veľmi pokojný chod,
- Ťažké, masívne prevedenie z kvalitnej Meehanite liatiny,
- Všetky vedenia sú kalené a nastaviteľné pomocou klinových líšt,
- Centrálna jednotka mazania,
- Veľké ručné kolesá so stupnicou,
- LED pracovná lampa,
- Chladiace zariadenie,
- Jednoduché ovládanie ovládacích prvkov,
- Stabilné, pravouhlé vodiace dráhy v osi Y,
- Strojový posuv stola v osi X, Y a Z,
- Digitálne odmeriavanie polohy DPA 21,
- Strojový posuv poháňaný servomotorom možné regulovať pomocou voliča na ovládacom paneli,
- Masívny a veľký krížový stôl s presne vybrúsený povrchom, nastaviteľnými klinovými lištami a nastaviteľnými koncovými dorazmi,
- Horizontálna frézovacia poloha,
- Možnosť práce v horizontálnej polohe s podperou, upínačom pre kotúčovú frézu,
- Frézovacia hlava je otočná v dvoch osiach, umožňuje tak nastavenie v ľubovoľnom uhle
Rozsah dodávky:
- Upínací tŕň pre frézu ISO 50 / Ø 32 mm
- Upínací tŕň pre frézu ISO 50 / Ø 27 mm
- Upínací tŕň pre nožovú hlavu ISO 50 / Ø 40 mm
- Redukčné puzdro ISO 50 (7:24) / MK 4
- Horizontálna aj vertikálna uťahovacia tyč M24
- Nastavovacie náradie
| Kategória: | Univerzálne frézky |
|---|---|
| Max. priemer stopkovej frézy: | 25 mm |
| Max. priemer nožovej hlavy: | 160 mm |
| Vyloženie: | 290-910mm |
| Rozmery pracovného stola: | 1600×360mm |
| Max. zaťaženie stola: | 400 kg |
| T-drážky | počet: | 3 |
| T-drážky | veľkosť: | 18 mm |
| T-drážky | rozstup: | 80 mm |
| Kužeľ vretena: | ISO50 |
| Rozsah posuvu - os X: | 1300 mm |
| Rozsah strojného posuvu - os X: | 1220 mm |
| Rýchlosť strojného posuvu - os X: | 30 – 830 mm/min |
| Rýchloposuv - os X: | 1200 mm/min |
| Rozsah posuvu - os Y: | 300 mm |
| Rozsah strojného posuvu - os Y: | 220 mm |
| Rychlost strojního posuvu - os Y: | 30 – 830 mm/min |
| Rýchloposuv - os Y: | 800 mm/min |
| Rozsah posuvu - os Z: | 400 mm |
| Rozsah strojného posuvu - os Z: | 320 mm |
| Rychlost strojního posuvu - os Z: | 23 – 625 mm/min |
| Rýchloposuv - os Z: | 600 mm/min |
| Otáčky: | 60–1750ot/min |
| Počet rýchlostných stupňov: | 12 |
| Max. vzdialenosť vretena a pracovného stola: | 190 mm, 590 mm |
| Uhol otáčania frézovacej hlavy: | 360 ° |
| Výkon motora horizontálneho vretena: | 5500 W |
| Výkon motora vertikálneho vretena: | 4000 W |
| Výkon motora chladiaceho čerpadla: | 90 W |
| Príkon: | 12000 W |
| Elektrické pripojenie: | 400 V |

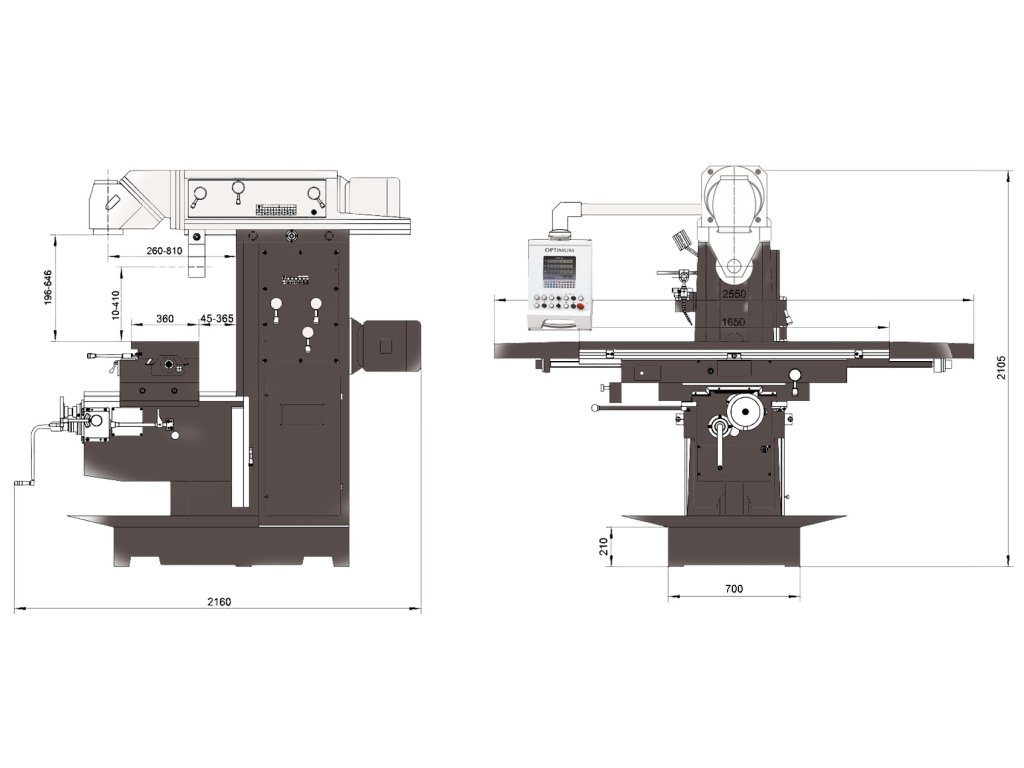

| Rozmery (š × v × h): | 2520×2030×2160mm |
| Hmotnosť: | 2800 kg |
