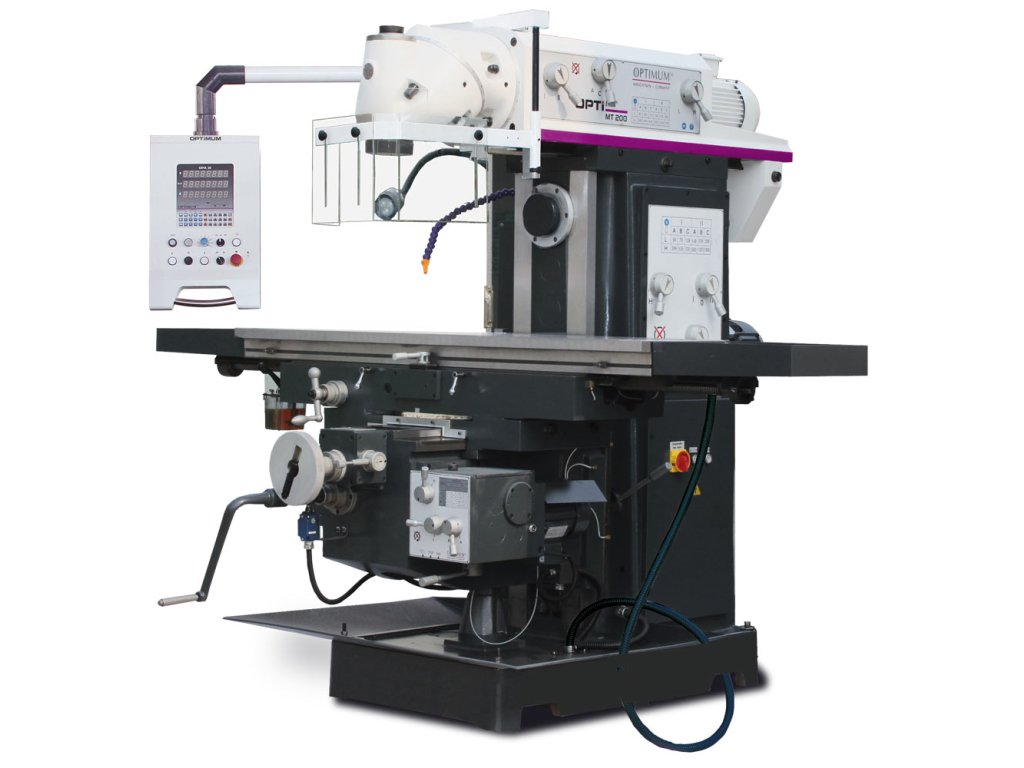

Univerzálna frézka OPTImill MT 200
Masívna vŕtačko-frézka pre horizontálne aj vertikálne frézovanie s digitálnym odmeriavaním.
Technické vlastnosti:
- Možnosť práce v horizontálnej polohe s podperou a upínačom pre kotúčovú frézu,
- Robustná konštrukcia stroja,
- Brúsené ozubené kolesá, ktoré bežia v olejovom kúpeli, zaisťujú veľmi pokojný chod,
- Ťažké, masívne prevedenie z vysoko kvalitnej liatiny,
- Všetky vedenia sú kalené a nastaviteľné pomocou klinových líšt,
- Centrálne mazanie,
- Dostatočne veľké ovládacie ručné kolesá so stupnicou,
- Pracovné LED osvetlenie,
- Jednoduchá obsluha ovládacích prvkov pre zmenu otáčok,
- Chladiace zariadenie,
- Stabilné pravouhlé vedenia v osi Y a Z,
- Strojný posuv stola vo všetkých troch osiach

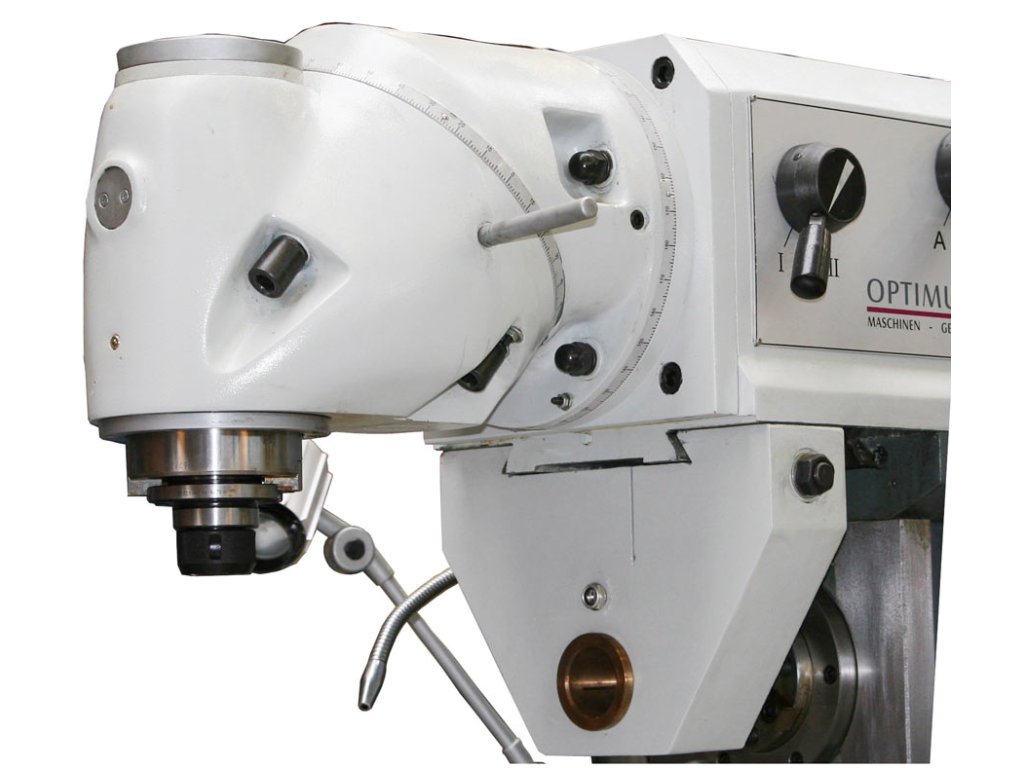

Frézovacia hlava:

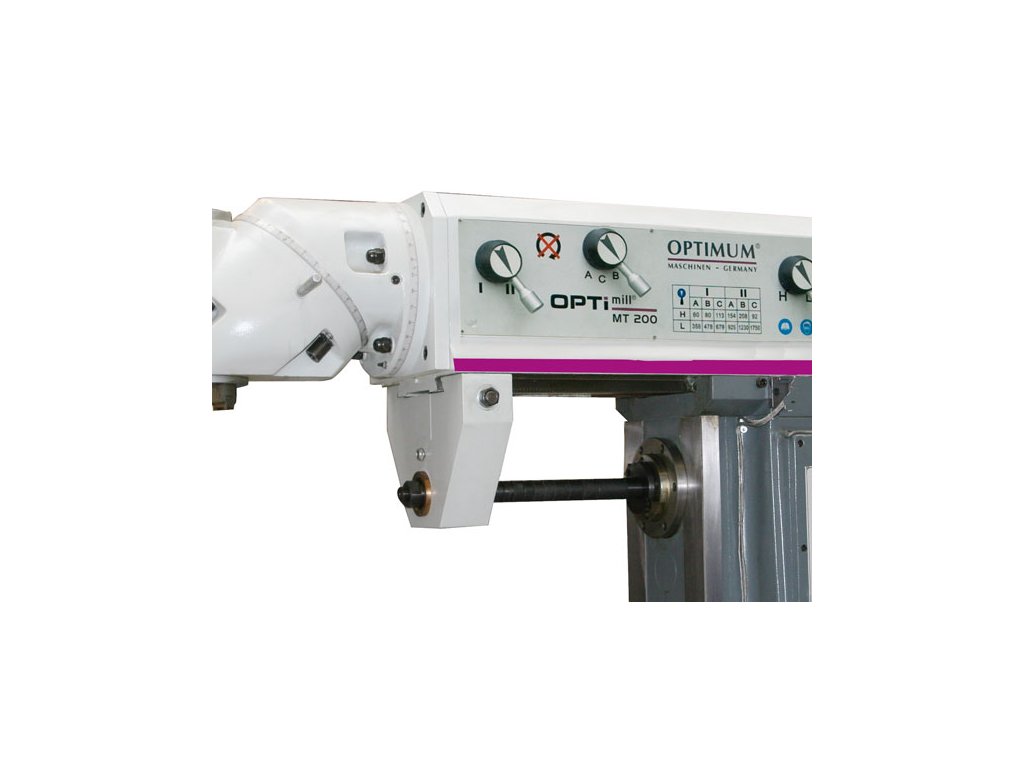

- Možnosť práce v horizontálnej polohe s podperou a upínačom pre kotúčovú frézu

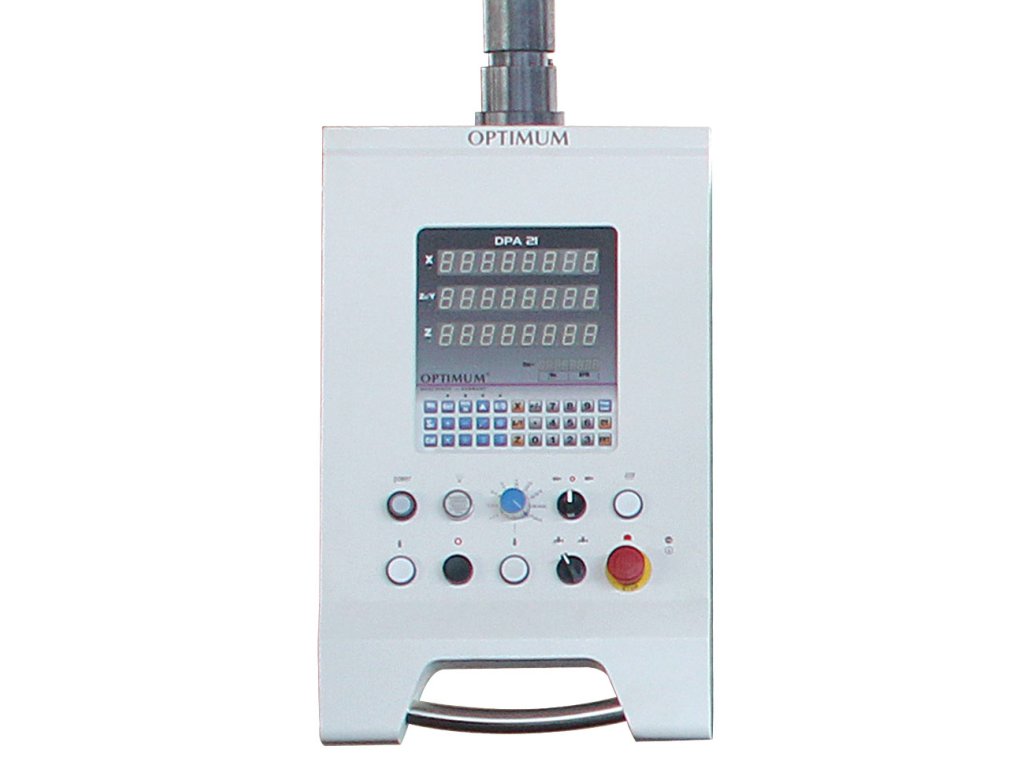

Ovládací panel stroja:
- Prehľadný vstavaný ovládací panel s integrovaným ukazovateľom polohy
- Otočný okolo svojej osi o 360 °
- Výrazné zníženie výrobného času
Rozsah dodávky:
- Upínací tŕň pre frézu Ø 27 mm
- Upínací tŕň pre frézu Ø 32 mm
- Upínací tŕň pre frézu ISO50 / Ø 32 mm
- Redukčné puzdro ISO50 / MK4
- Klieštinový upínač Ø 4 – 26 mm
- Digitálne odmeriavanie polohy
- Nastavovacie náradie
| Kategória: | Univerzálne frézky |
|---|---|
| Vŕtací výkon trvalý | oceľ: | 28 mm |
| Vŕtací výkon max. | oceľ: | 30 mm |
| Rezanie závitov | oceľ: | M24 |
| Max. priemer stopkovej frézy: | 20 mm |
| Max. priemer nožovej hlavy: | 100 mm |
| Rozmery pracovného stola: | 1600×360mm |
| Max. zaťaženie stola: | 450 kg |
| T-drážky | počet: | 3 |
| T-drážky | veľkosť: | 14 mm |
| T-drážky | rozstup: | 95 mm |
| Kužeľ vretena: | ISO50 |
| Rozsah posuvu - os X: | 1290 mm |
| Rýchlosť strojného posuvu - os X: | 22 – 420 mm/min |
| Rýchloposuv - os X: | 1290 mm/min |
| Výkon motora posuvu - os X: | 1100 W |
| Rozsah posuvu - os Y: | 280 mm |
| Rychlost strojního posuvu - os Y: | 22 – 393 mm/min |
| Rýchloposuv - os Y: | 1205 mm/min |
| Výkon motora posuvu - os Y: | 1100 W |
| Rozsah posuvu - os Z: | 400 mm |
| Rychlost strojního posuvu - os Z: | 10 – 168 mm/min |
| Rýchloposuv - os Z: | 513 mm/min |
| Výkon motora posuvu - os Z: | 1100 W |
| Otáčky horizontálneho vretena: | 58 - 1800 ot/min |
| Otáčky vertikálneho vretena: | 60 - 1750 ot/min |
| Počet rýchlostných stupňov: | 12 |
| Max. vzdialenosť vretena a pracovného stola: | 90 - 400 mm, 520 mm |
| Uhol otáčania frézovacej hlavy: | 360 ° |
| Výkon motora horizontálneho vretena: | 4000 W |
| Výkon motora vertikálneho vretena: | 4000 W |
| Výkon motora chladiaceho čerpadla: | 90 W |
| Príkon: | 9200 W |
| Elektrické pripojenie: | 400 V |

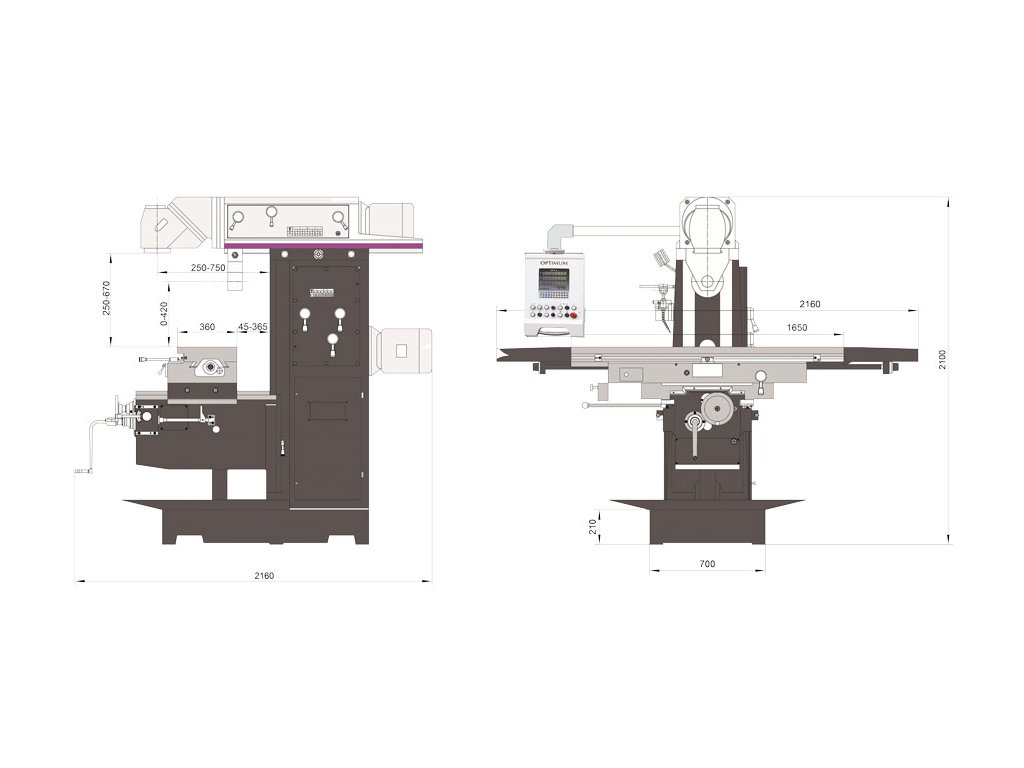

| Rozmery (š × v × h): | 2020×1920×2460mm |
| Hmotnosť: | 2220 kg |
