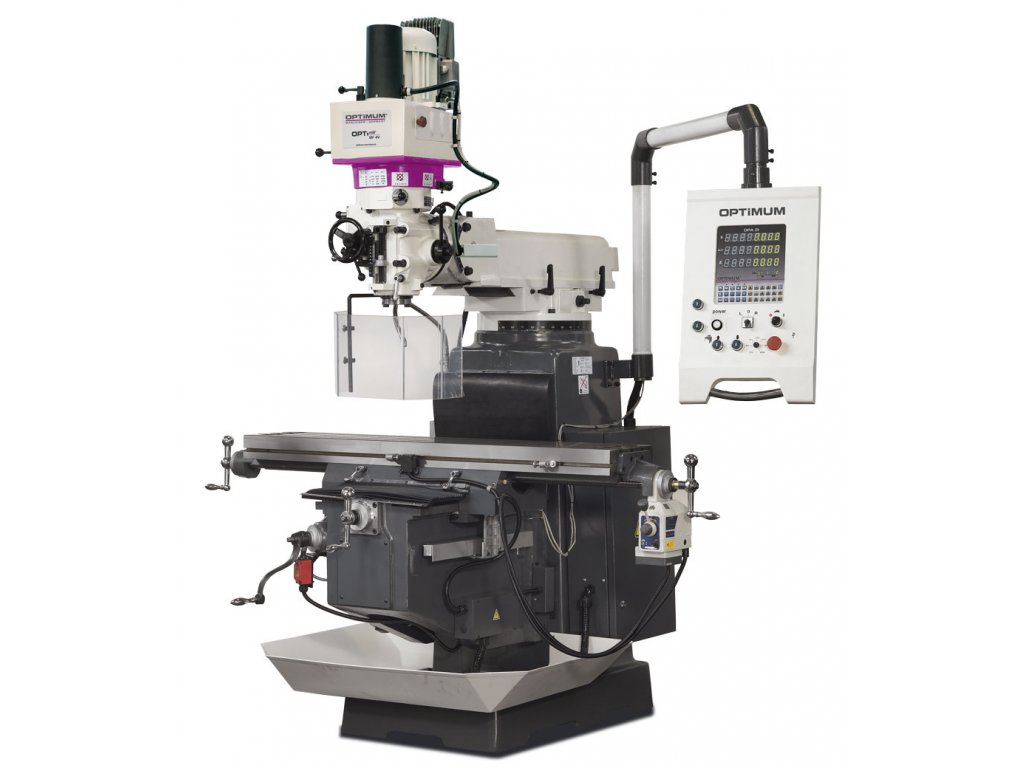

Univerzálna vŕtačko-frézka v masívnom prevedení na profesionálne použitie. Plynulá regulácia otáčok pomocou frekvenčného meniča (Made in Germany) a digitálne odmeriavanie polohy DPA 21.
Technické vlastnosti:
- Mnohostranné použitie
- Ťažké, masívne prevedenie z kvalitnej liatiny
- Masívny krížový stôl s presne opracovaným povrchom
- Všetky vodiace rybinové plochy kalené. Nastavovanie vôlí pomocou klinových líšt
- V základnej výbave automatický posuv osi X, posuv osi Y možno priobjednať
- Elektrický zdvih stola
- Plynulá regulácia rýchlosti frekvenčným meničom zn. Lenze
- Vysoká presnosť vďaka kuželíkovým ložiskám <0,01 mm merané na pinole
- Univerzálne prestaviteľná frézovacia hlava otočná o 360° a sklopná o ±90°
- Automatický posuv pinoly
- Nastaviteľný hĺbkový doraz s milimetrovou stupnicou a čelným odčítaním
- Hlavný vypínač s istením motora, prepínačom chodu vpravo-vľavo a núdzovým vypínačom
- Štandardne dodávané s chladiacou sústavou

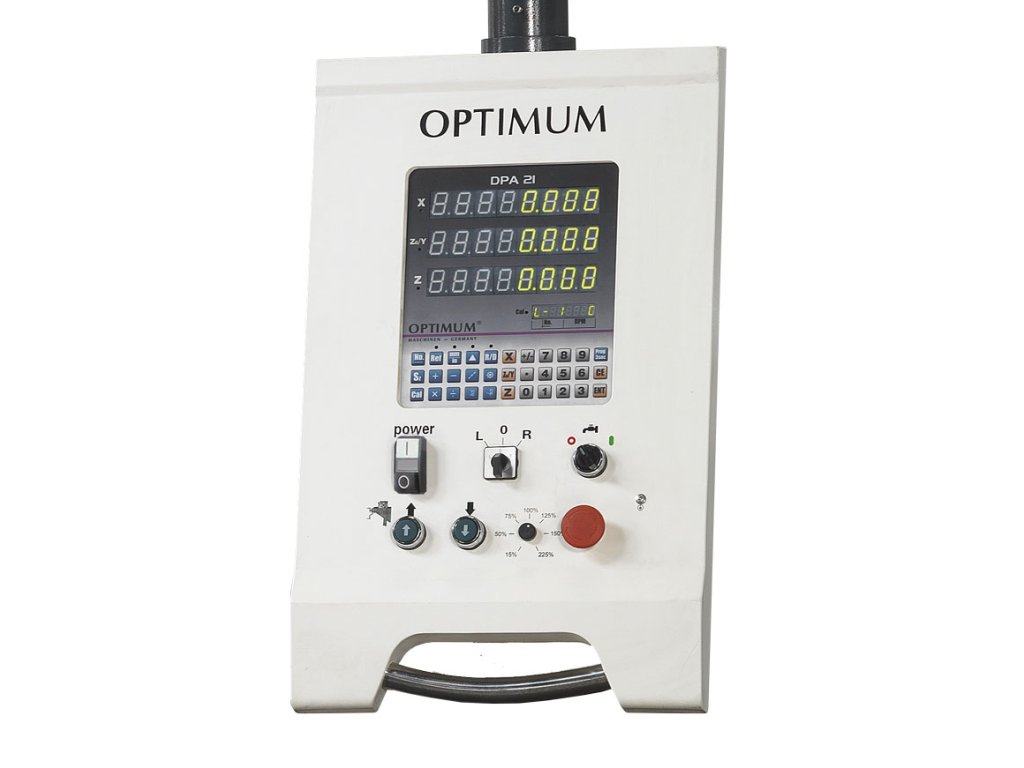

- Digitálne odmeriavanie všetkých 3 osí DPA 21 (os Z na konzole)
- Výrazné zníženie výrobného času
- Jednoduché použitie
- Vyššia presnosť obrábania
- Prehľadné tlačidlá
- Antireflexný displej
Rozsah dodávky:
- Digitálne odmeriavanie DPA 21
- Strojný posuv stola v osi X
- Elektrický zdvih osi Z
- Vaňa na triesky
- Chladiace zariadenie
- Nastavovacie náradie
| Kategória: | Univerzálne frézky |
|---|---|
| Vŕtací výkon trvalý | oceľ: | 28 mm |
| Vŕtací výkon max. | oceľ: | 32 mm |
| Max. priemer stopkovej frézy: | 20 mm |
| Max. priemer nožovej hlavy: | 100 mm |
| Vyloženie: | 200-680mm |
| Rozmery pracovného stola: | 1370×254mm |
| Max. zaťaženie stola: | 275 kg |
| T-drážky | počet: | 3 |
| T-drážky | veľkosť: | 16 mm |
| T-drážky | rozstup: | 63 mm |
| Kužeľ vretena: | ISO40 DIN 2080 |
| Rozsah posuvu - os X: | strojní, 800 mm |
| Rozsah posuvu - os Y: | ruční, 340 mm |
| Rozsah posuvu - os Z: | elektrický zdvih, 401 mm |
| Otáčky: | 9–6750ot/min |
| Plynulá zmena otáčok: | Ano |
| Počet rýchlostných stupňov: | 8, plynule |
| Max. vzdialenosť vretena a pracovného stola: | 40 mm, 446 mm |
| Zdvih pinoly: | 127 mm |
| Automatický posuv pinoly: | 0,04 / 0,08 / 0,15 mm/ot. |
| Pojazd frézovacej hlavy: | 480 mm |
| Uhol naklopenia frézovacej hlavy: | -45 °až +45 ° |
| Uhol otáčania frézovacej hlavy: | 360 ° |
| Príkon: | 3750 W |
| Elektrické pripojenie: | 400 V |
| Rozmery (š × v × h): | 1450×2200×1500mm |
| Hmotnosť: | 1150 kg |
