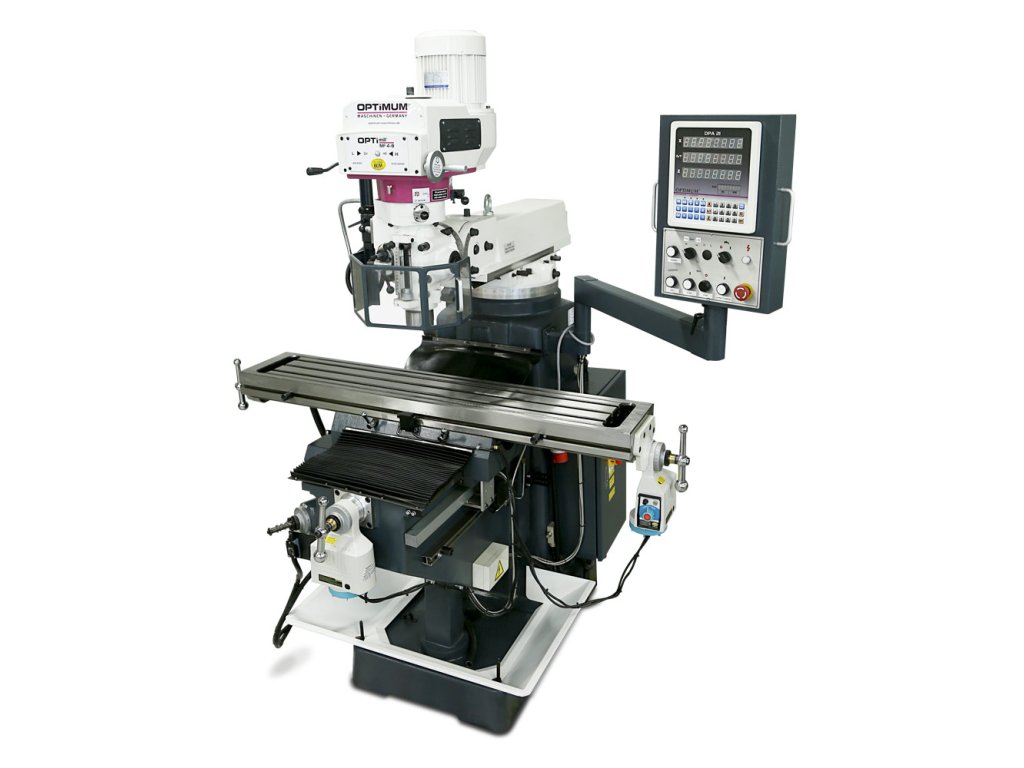

Univerzálna frézka OPTImill MF 4-B
Univerzálna vŕtačko-frézka s mechanickým variátorom pre plynulú reguláciu otáčok. S digitálnym odmeriavaním polohy DPA 21.
Technické vlastnosti:
- Ťažké, masívne prevedenie z kvalitnej Meehanite liatiny,
- Vysoká presnosť obehu vďaka kužeľovým ložiskám < 0,01 mm merané na pinole,
- Nastaviteľné rybinové vedenie 55 °, v osiach X a Z,
- Nastaviteľné ploché vedenie v osi Y,
- Chladiace zariadenie,

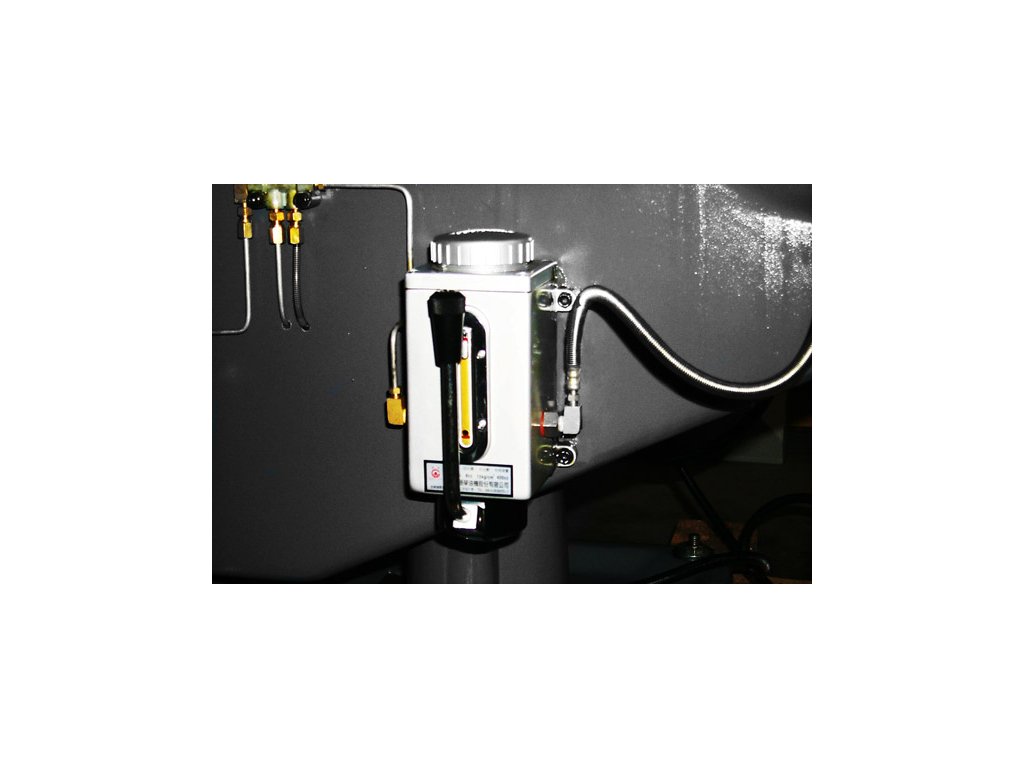

- Centrálna jednotka mazania,
- Veľký rozsah posuvov X / Y / Z - 740/330/320 mm,

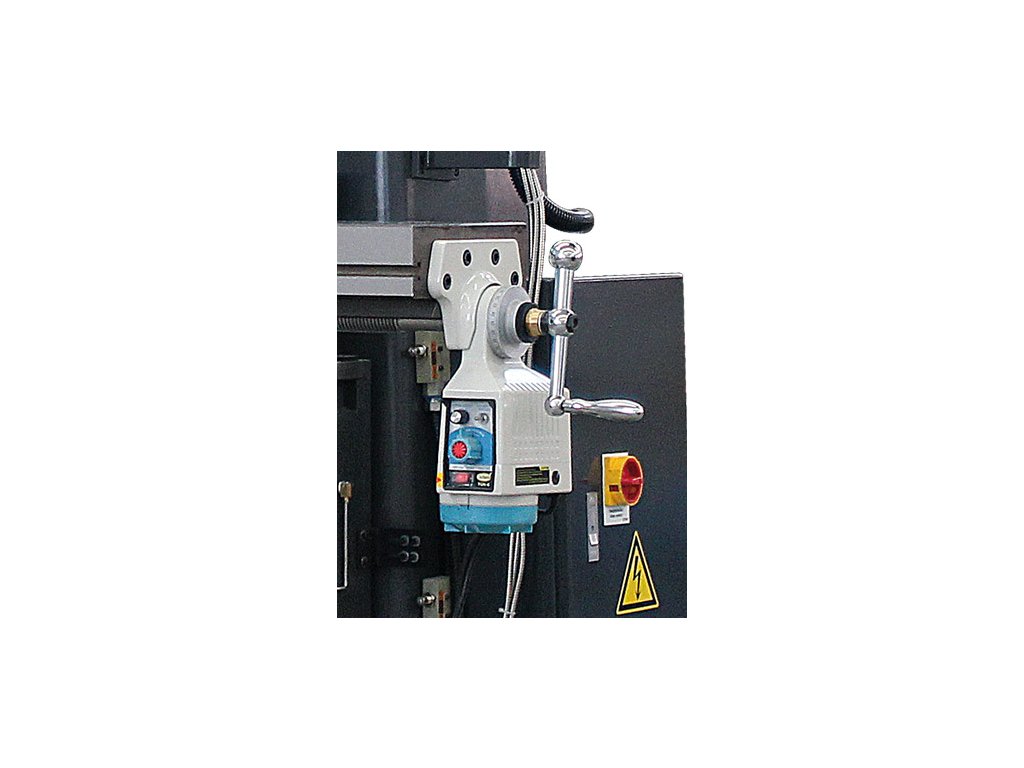

- Strojový posuv osi X, Y a Z,

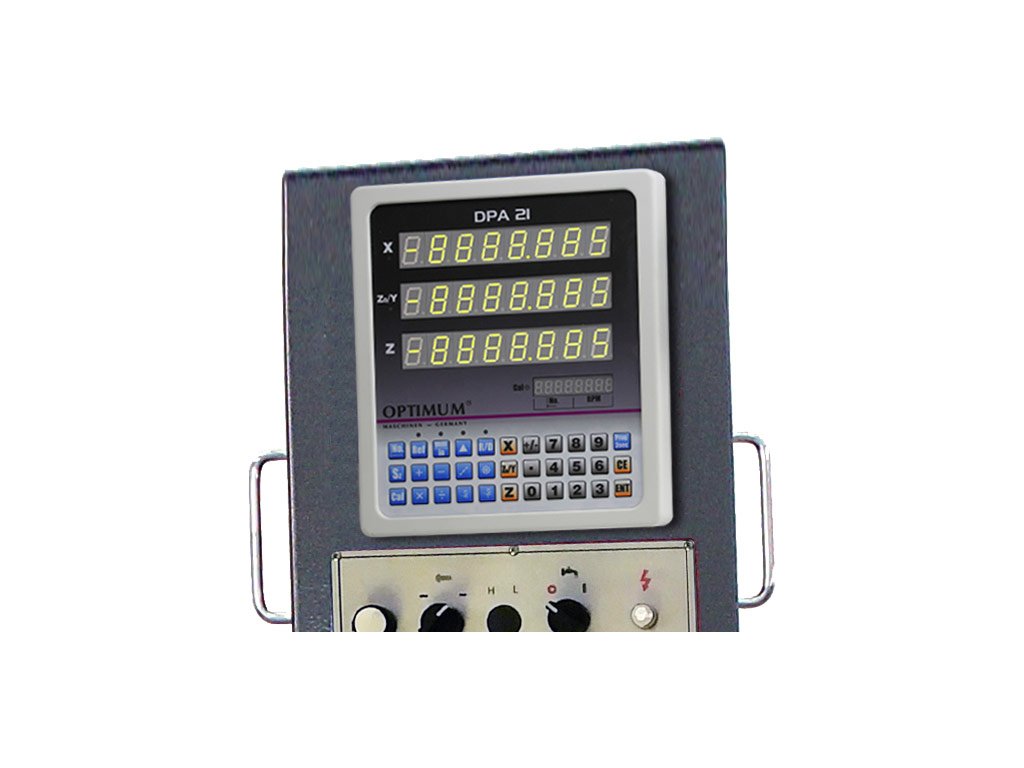

- Digitálne odmeriavanie polohy DPA 21,
- Masívny a veľký krížový stôl s presne vybrúseným povrchom a T-drážkami,
- Nosnosť krížového stola 300 kg,
- Frézovacie hlavu možno naklopiť o ± 45 °,
- Jemný prísuv pinoly,
- Nastaviteľný doraz vŕtacie hĺbky pomocou milimetrovej stupnice,
- Pravý / ľavý chod,
- Plynulá regulácia rýchlosti,
- Vreteno uložené v presných ložiskách,
- Mechanická brzda vretena,
- Veľký, výškovo nastaviteľný ochranný kryt skľučovadla s mikrospínačom
Rozsah dodávky:
- Vaňa na triesky,
- Chladiace zariadenie,
- Nastavovacie náradie,
- Digitálne odmeriavanie DPA 2000 s,
- Strojový posuv stola v osi X, Y, Z
| Kategória: | Univerzálne frézky |
|---|---|
| Vŕtací výkon trvalý | oceľ: | (S235JR) 20 mm |
| Vŕtací výkon max. | oceľ: | (S235JR) 24 mm |
| Max. priemer stopkovej frézy: | 25 mm |
| Max. priemer nožovej hlavy: | 76 mm |
| Vyloženie: | 0-420mm |
| Rozmery pracovného stola: | 1370×254mm |
| Max. zaťaženie stola: | 300 kg |
| T-drážky | počet: | 3 |
| T-drážky | veľkosť: | 16 mm |
| T-drážky | rozstup: | 63 mm |
| Kužeľ vretena: | ISO40 DIN 2080 |
| Rozsah posuvu - os X: | ruční 820 mm / strojní 740 mm |
| Rozsah posuvu - os Y: | ruční 410 mm / strojní 330 mm |
| Rozsah posuvu - os Z: | ruční 400 mm / strojní 320 mm |
| Otáčky: | 60–4200ot/min |
| Počet rýchlostných stupňov: | 2, mechanická plynulá regulace |
| Rozsah posuvu frézovacie hlavy: | 470 mm |
| Strojový posuv pinoly: | 0,038 / 0,076 / 0,152 mm/ot |
| Max. vzdialenosť vretena a pracovného stola: | 405 mm |
| Priemer pinoly: | 86 mm |
| Zdvih pinoly: | 127 mm |
| Uhol naklopenia frézovacej hlavy: | -90° / vertikálně - 45 °až +90° / vertikálně + 45 ° |
| Uhol otáčania frézovacej hlavy: | 360 ° |
| Výkon motora chladiaceho čerpadla: | 90 W |
| Príkon: | 3 kW |
| Elektrické pripojenie: | 400 V |
| Rozmery (š × v × h): | 2400×2300×2160mm |
| Hmotnosť: | 1260 kg |
