Masívny, plne vybavený sústruh s vodiacou a ťažnou skrutkou a digitálnym odmeriavaním DPA 21. Vyznačuje sa vysokou presnosťou, efektívnou a hospodárnou prevádzkou.
Technické vlastnosti:
- Vodiace plochy lôžka sú kalené a brúsené
- Vreteník s kužeľom MK7 je osadený upínaním Camlock DIN ISO 702-2 č.
- Uzavretá prevodová skriňa má mechanizmus uložený v presných ložiskách
- Brúsené ozubené kolesá a hriadele pracujú v olejovom kúpeli
- Páky pre rýchloposuv a zmenu smeru otáčania na suportovej skrini
- Centrálne mazanie vodiacich plôch
- Koník s kužeľom MK5 prestaviteľný o ±13 mm
- Spúšťacia páka ovláda relé hlavného motora s bezpečnostným riadiacim napätím 24 V
- Hlavný vypínač je uzamykateľný a elektromotor je osadený chrániacim ističom
- Bezpečnostné tlačidlá CENTRAL STOP na vreteníku a suportovej skrini
- Kryt skľučovadla s bezpečnostným spínačom
- Pracovná lampa 24 V s kĺbovým ramenom
- Externé uzavreté chladiace zariadenie
- Rozvádzač je vybavený komponentmi Siemens
- Nožový držiak SWH 9 pre rýchlu výmenu nástrojov
- Mechanická nožná brzda vretena s bezpečnostným vypínačom hlavného motora
- Digitálne odmeriavanie polohy DPA 21 so sklenenými pravítkami
Rozsah dodávky:
- Pevný hrot MK 5
- Závitový indikátor
- Doraz s jemným nastavením
- LED pracovná lampa
- Nastavovacie náradie
- Chladiace zariadenie
- 3-čeľusťové skľučovadlo ø 315 mm
- Pevná luneta, priechod Ø 150 mm
- Pohyblivá luneta, priechod Ø 130 mm
- Rýchloupínací nožový držiak SWH 9-D
- Náhradný držiak 41 × 180 typ D pre štvorhranné nože
- Redukčné puzdro MK 5 / MK 7
| Kategória: | Klasické sústruhy |
|---|---|
| Výška hrotu: | 330 mm |
| Max. točný priemer nad lôžkom: | 800 mm |
| Max. točný priemer nad suportom: | 570 mm |
| Max. točný priemer bez mostíka: | 1035 mm |
| Šírka lôžka: | 400 mm |
| Vzdialenosť medzi hrotmi: | 3000 mm |
| Dĺžka mostíka: | 250 mm |
| Kužeľ vretena: | MK7 |
| Upnutie vretena: | Camlock DIN ISO 702-2 č. 8 |
| Otáčky: | 25–1600ot/min |
| Plynulá zmena otáčok: | Ne |
| Počet rýchlostných stupňov: | 16 |
| Priechod vretena: | 105 mm |
| Kužeľ pinoly koníka: | MK5 |
| Posuv pozdĺžny: | 0,044 –1,48 mm/ot. (25 ) |
| Posuv priečny: | 0,022 –0,74 mm/ot. (25 ) |
| Max. posuv nožového suportu: | 230 mm |
| Max. posuv priečneho suportu: | 368 mm |
| Závit metrický: | 0,45 – 120 mm/ot. (54 ) |
| Závit palcový: | 80 – 7/16 záv./1“ (60 ) |
| Závit trapézový: | 7/8 –160 D.P. (42 ) |
| Závit modulový: | 0,25 –60 M.P. (46 ) |
| Príkon: | 11 kW |
| Elektrické pripojenie: | 400 V |

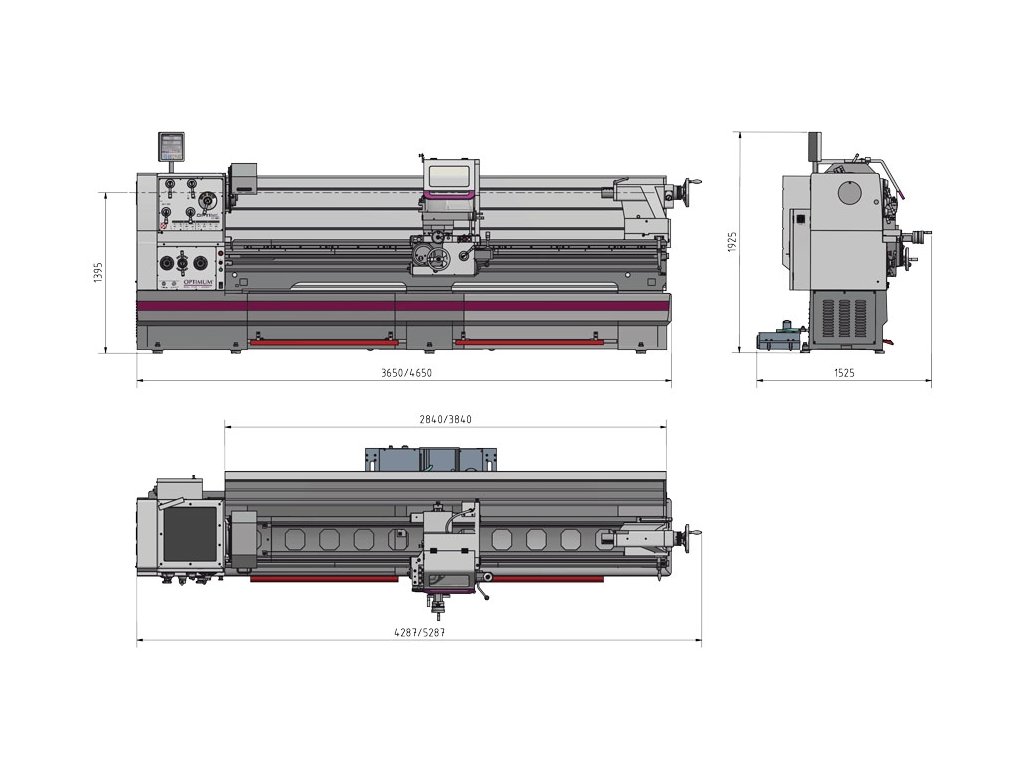

| Rozmery (š × v × h): | 5290×1925×1525mm |
| Hmotnosť: | 3870 kg |
