Tento sústruh je kompletne vybavený masívnymi posuvmi a skrutkami a vyznačuje sa vysokou univerzálnosťou, presnosťou a efektivitou. Je vybavený digitálnym odmeriavaním všetkých troch osí.
Technické vlastnosti:
- Upínanie vretena Camlock DIN ISO 702-2 č. 8
- Kalené a brúsené vreteno uložené v nastaviteľných kuželíkových ložiskách beží v olejovom kúpeli
- Zaručená hádzavosť čela vretena <0,015 mm
- Uzavretá posuvová skriňa s rýchlym radením, všetky ozubené kolesá a hriadele kalené a brúsené beží v olejovom kúpeli
- Podstavec a lôžko stroje sú odliate z jedného kusu liatiny
- Vyberateľný mostík lôžka
- Kalené a brúsené vodiace plochy lôžka
- Centrálne mazanie vodiacich plôch
- Dorazová tyč so štyrmi vačkami na vypínanie pozdĺžneho posuvu

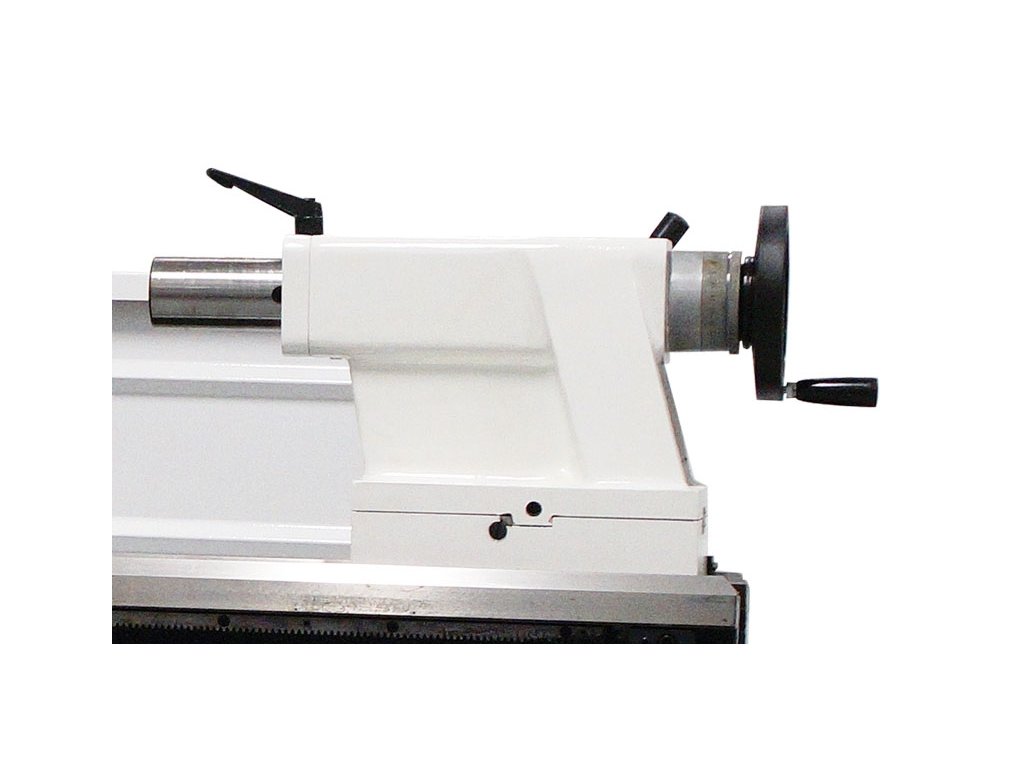

- Koník prestaviteľný o ±13 mm

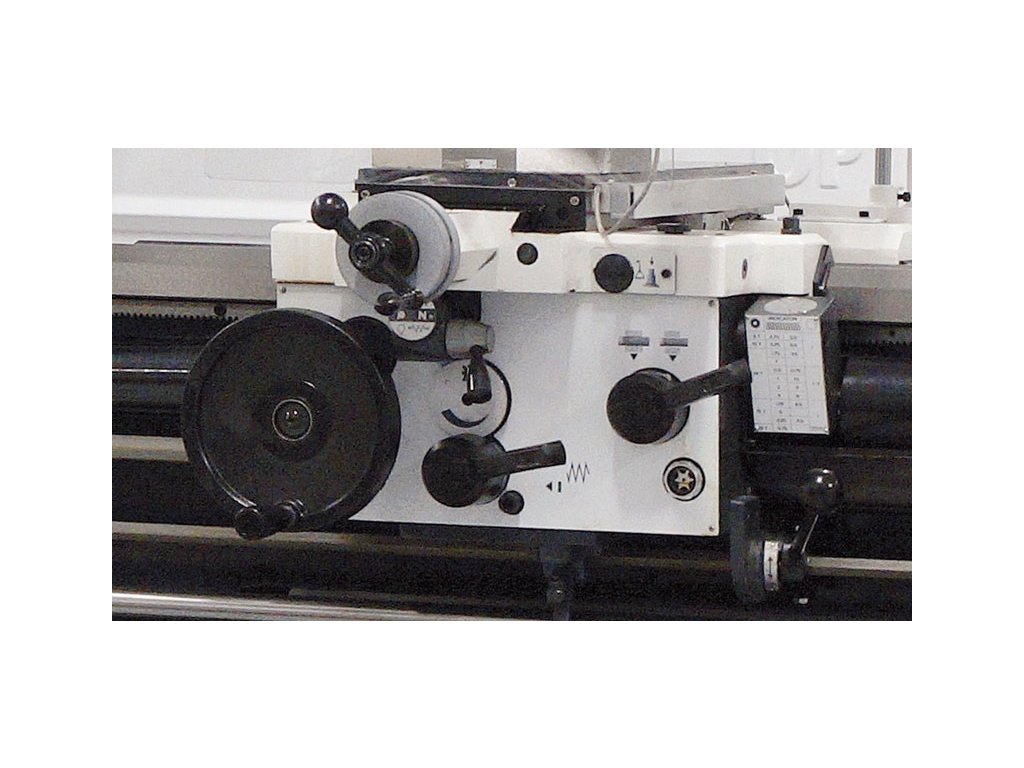

- Chod vpravo-vľavo prepínateľný ovládacou pákou priamo na suporte
- Podpäťový spínač, núdzový vypínač a istenie motora
- Mechanická nožná brzda vretena
- Prevedenie podľa DIN 8606 (nástrojárska presnosť)
- Digitálne odmeriavanie všetkých troch osí pomocou sklenených pravítok
- Skľučovadlo „Made in Czech Republic - sústruh je osadený 3-čeľusťovým skľučovadlom českej výroby TOS Svitavy
Rozsah dodávky:
- 3-čeľusťové skľučovadlo Ø 315 mm
- Pevná luneta pro Ø 19 – 165 mm
- Pohyblivá luneta Ø 16 – 95 mm
- Chladiace zariadenie
- Stena ostreku
- Brzda vretena
- Držiak pre štvorhranné nože D 32×150 mm
- Závitový indikátor
- Rýchloupínací nožový držiak SWH 7-C
- Redukčné puzdro MK7/MK5
- Pevný hrot MK5 – 2 ks
- Halogénové svetlo 50 W/24 V
- Kufrík s náradím
- Olejová náplň
- Digitálne odmeriavanie polohy DPA 21
| Kategória: | Klasické sústruhy |
|---|---|
| Výška hrotu: | 280 mm |
| Max. točný priemer nad lôžkom: | 560 mm |
| Max. točný priemer nad suportom: | 355 mm |
| Max. točný priemer bez mostíka: | 790 mm |
| Šírka lôžka: | 350 mm |
| Vzdialenosť medzi hrotmi: | 2000 mm |
| Dĺžka mostíka: | 270 mm |
| Kužeľ vretena: | MK7 |
| Upnutie vretena: | Camlock DIN ISO 702-2 č. 8 |
| Otáčky: | 25–1600ot/min |
| Plynulá zmena otáčok: | Ne |
| Otáčky - prevedenie Vario: | 10–2500ot/min |
| Počet rýchlostných stupňov: | 12 |
| Priechod vretena: | 80 mm |
| Posuv pinoly: | 180 mm |
| Kužeľ pinoly koníka: | MK5 |
| Posuv pozdĺžny: | 0,059 –1,646 mm/ot. (35 ) |
| Posuv priečny: | 0,020 –0,573 mm/ot. (35 ) |
| Max. posuv nožového suportu: | 130 mm |
| Max. posuv priečneho suportu: | 316 mm |
| Závit metrický: | 0,2 – 14 mm/ot. (47 ) |
| Závit palcový: | 2 – 112 záv./1“ (60 ) |
| Závit trapézový: | 4 –112 D.P. (50 ) |
| Závit modulový: | 0,1 –7 M.P. (34 ) |
| Výkon motora chladiaceho čerpadla: | 100 W |
| Príkon: | 7500 W |
| Elektrické pripojenie: | 400 V |
| Rozmery (š × v × h): | 3340×1460×1150mm |
| Hmotnosť: | 2720 kg |
