Masívny, plne vybavený sústruh s digitálnym odmeriavaním polohy. Mimoriadne pokojný chod bez vibrácií zaisťuje stojan a lôžko, ktoré sú odliate z jedného kusu.
Technické vlastnosti:
- Upínanie vretena Camlock DIN ISO 702-2 č. 6
- Skľučovadlo „Made in Czech Republic“ – sústruh je osadený 3-čeľusťovým skľučovadlom českej výroby TOS Svitavy
- Kalené a brúsené vreteno uložené kuželíkových ložiskách, ktoré bežia v olejovom kúpeli
- Zaručená hádzavosť čela vretena <0,015 mm
- Uzavretá posuvová skriňa s rýchlym radením, ozubené kolesá sú kalené a brúsené , uložené v olejovom kúpeli
- Podstavec a lôžko stroje sú odliate z jedného kusu liatiny
- Vyberateľný mostík lôžka
- Kalené a brúsené vodiace plochy lôžka
- Centrálne mazanie vodiacich plôch
- Dorazová tyč so štyrmi vačkami na vypínanie pozdĺžneho posuvu
- Koník prestaviteľný na sústruženie kužeľov o ±15 mm
- Chod vpravo-vľavo prepínateľný ovládacou pákou
- Podpäťový spínač, núdzový vypínač a istenie motora
- Mechanická nožná brzda vretena
- Prevedenie podľa DIN 8606 (nástrojárska presnosť)
- Digitálne odmeriavanie všetkých troch osí pomocou sklenených pravítok
Rozsah dodávky:
- Kufrík s náradím
- Olejová náplň
- Digitálne odmeriavanie DPA 21
- Pevná luneta pro Ø 25 – 178 mm
- Pohyblivá luneta Ø 19 – 114 mm

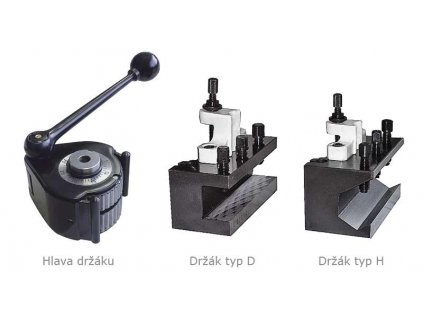

- Rýchloupínací nožový držiak SWH 5-B
- Držiak pre štvorhranné nože D 25×120 mm
- Podstavec stroje
- Chladiace zariadenie
- Dva pevné hroty MK4
- Redukčné puzdro MK6/MK4
- Stena ostreku (namontovaná)
- Nožná brzda vretena
- Halogénová lampa 50 W/24 V
- 3-čeľusťové skľučovadlo Ø 250 mm
| Kategória: | Klasické sústruhy |
|---|---|
| Výška hrotu: | 230 mm |
| Max. točný priemer nad lôžkom: | 465 mm |
| Max. točný priemer nad suportom: | 270 mm |
| Max. točný priemer bez mostíka: | 690 mm |
| Šírka lôžka: | 300 mm |
| Vzdialenosť medzi hrotmi: | 1500 mm |
| Dĺžka mostíka: | 240 mm |
| Kužeľ vretena: | MK6 |
| Upnutie vretena: | Camlock DIN ISO 702-2 č. 6 |
| Otáčky: | 25–2000ot/min |
| Plynulá zmena otáčok: | Ne |
| Otáčky - prevedenie Vario: | 10–2500ot/min |
| Počet rýchlostných stupňov: | 12 |
| Priechod vretena: | 58 mm |
| Posuv pinoly: | 130 mm |
| Kužeľ pinoly koníka: | MK4 |
| Posuv pozdĺžny: | 0,031 –1,7 mm/ot. (40 ) |
| Posuv priečny: | 0,014 –0,784 mm/ot. (40 ) |
| Max. posuv nožového suportu: | 128 mm |
| Max. posuv priečneho suportu: | 285 mm |
| Závit metrický: | 0,1 – 14 mm/ot. (53 ) |
| Závit palcový: | 2 – 112 záv./1“ (40 ) |
| Závit trapézový: | 4 –112 D.P. (50 ) |
| Závit modulový: | 0,1 –7 M.P. (34 ) |
| Výkon motora chladiaceho čerpadla: | 100 W |
| Príkon: | 5500 W |
| Elektrické pripojenie: | 400 V |
| Rozmery (š × v × h): | 2750×1568×1245mm |
| Hmotnosť: | 1810 kg |
