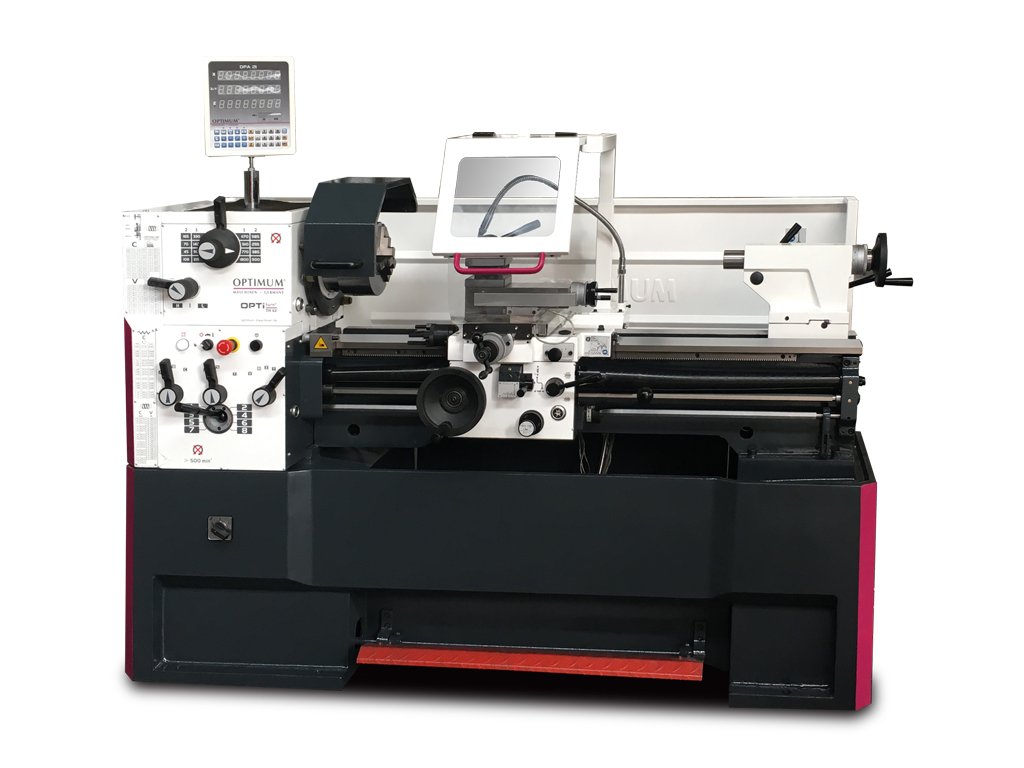

Sústruh OPTIturn TH 4215 D
Sústruh OPTIturn TH 4215 D
Doprava zadarmo
€14.625,39
–2 %
Presný sústruh vybavený vodiacou a ťažnou skrutkou pre jednoduchú obsluhu s digitálnym odmeriavaním polohy DPA 21. Voliteľne v prevedení VARIO s plynulou reguláciou otáčok pomocou frekvenčného meniča zn. Lenze.
Technické vlastnosti:
- Kalené a brúsené vodiace dráhy lôžka
- Chladiace zariadenie so zvláštnou nádržou chladiacej kvapaliny, ukazovateľom hladiny a odlučovačom oleja
- Zaručená hádzavosť čela vretena <0,015 mm
- Kalené a brúsené vreteno beží v olejovom kúpeli. Je uložené v dvoch presných nastaviteľných kuželíkových ložiskách
- Pravý / ľavý chod je možné prepnúť na pozdĺžnom suporte
- Centrálna jednotka mazania v pozdĺžnom suporte
- Podstavec a lôžko sústruhu odliate z jedného kusu liatiny
- Ochranný kryt vodiacej skrutky
- Nožná brzda pre núdzové zastavenie
- Bezpečnostné ručné kolesá v osi X a Z
- Koník je možné prestaviť o ± 10 mm pre sústruženie kužeľov
- Sústruh je osadený 3-čeľusťovým skľučovadlom českej výroby TOS Svitavy
- Digitálne odmeriavanie polohy DPA 21
- Prehľadná fóliová klávesnica, chráni pred striekajúcou vodou
- Vysoká pracovná presnosť
- Znížené percento chýb
- Osa X, Y, Z0, Z s 8-místným displejom
- Sklenené pravítka
Rozsah dodávky:
- 3-čeľusťové skľučovadlo ø 250 mm
- Pevná luneta, priechod Ø 15 - 105 mm
- Pohyblivá luneta, priechod Ø 10 - 65 mm
- LED osvetlenie stroja
- Redukčné puzdro MK 6 / MK 4
- Pevný hrot MK 4
- Štvorstranný nožový držiak
- Nastavovacie náradie
- Doraz s jemným nastavením
- Digitálne odmeriavanie polohy DPA 21
- Chladiace zariadenie
| Kategória: | Klasické sústruhy |
|---|---|
| Výška hrotu: | 210 mm |
| Max. točný priemer nad lôžkom: | 420 mm |
| Max. točný priemer bez mostíka: | 590 mm |
| Šírka lôžka: | 250 mm |
| Vzdialenosť medzi hrotmi: | 1500 mm |
| Dĺžka mostíka: | 260 mm |
| Kužeľ vretena: | MK6 |
| Upnutie vretena: | Camlock DIN ISO 702-2 č. 6 |
| Otáčky: | 45–1800ot/min |
| Plynulá zmena otáčok: | Ne |
| Otáčky - prevedenie Vario: | 10–2500ot/min |
| Počet rýchlostných stupňov: | 16 |
| Priechod vretena: | 52 mm |
| Kužeľ pinoly koníka: | MK4 |
| Priemer pinoly: | 50 mm |
| Zdvih pinoly: | 120 mm |
| Posuv pozdĺžny: | 0,05 –1,7 mm/ot. (17 ) |
| Posuv priečny: | 0,025 –0,85 mm/ot. (17 ) |
| Max. posuv nožového suportu: | 140 mm |
| Max. posuv priečneho suportu: | 230 mm |
| Závit metrický: | 0,2 – 14 mm/ot. (39 ) |
| Závit palcový: | 72 – 2 záv./1“ (45 ) |
| Závit trapézový: | 8 –44 D.P. (21 ) |
| Závit modulový: | 0,3 –3,5 M.P. (18 ) |
| Max. výška upnutia nožového držiaku: | 20 mm |
| Príkon: | 4,6 kW |
| Elektrické pripojenie: | 400 V |
| Rozmery (š × v × h): | 2525×1615×915mm |
| Hmotnosť: | 1340 kg |
